掌握工業 HMI 通用，徹底告別界面雜亂低效
蘭亭妙微UI設計公司，發現很多互聯網設計師、剛?cè)胄械男率郑踔磷詣?dòng)化工程師，在工控屏、產線中控界面的布局上極易陷入誤區：按鈕、數據、導航隨意堆砌，要么界面擁擠信息混亂，要么元素?cái)[放毫無邏輯，既加重一線工人操作負擔，又無法滿足工業場景的規范性與實用性。
今天給大家分享一套工業領域高頻復用的實用布局技巧 ——三區布局法，逐區拆解實操規范，搭配可直接落地的案例與模板，新手也能快速上手，高效解決工業 HMI 布局難題。
一、為什么工業 HMI 首選三區布局法？
工業 HMI 的設計邏輯，與互聯網 App、普通 B 端后臺截然不同：它不追求個性化、情感化視覺效果，核心訴求是高效、規范、無干擾，操作效率與生產安全是第一準則。
三區布局法能成為工業 HMI 的通用標準模板，核心源于 3 點優勢：
- 貼合操作員操作習慣：固定區域劃分可讓操作員快速形成肌肉記憶，無需反復尋找功能，大幅降低學習與操作成本；
- 信息層級清晰有序：核心設備狀態、關鍵操作按鈕優先置于顯眼位，次要導航與輔助功能合理歸位，徹底杜絕信息堆砌；
- 多場景靈活適配：小屏機床觸控屏、大屏產線中控屏均可基于核心邏輯調整，通用性拉滿，契合工業界面標準化布局要求。
二、三區布局法：核心規范與實操要點

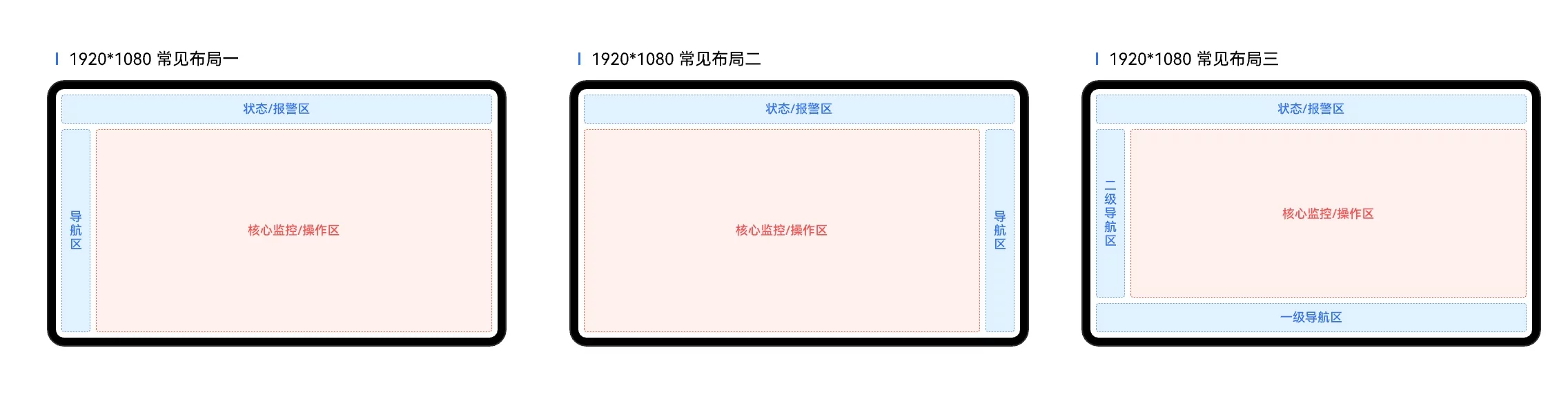

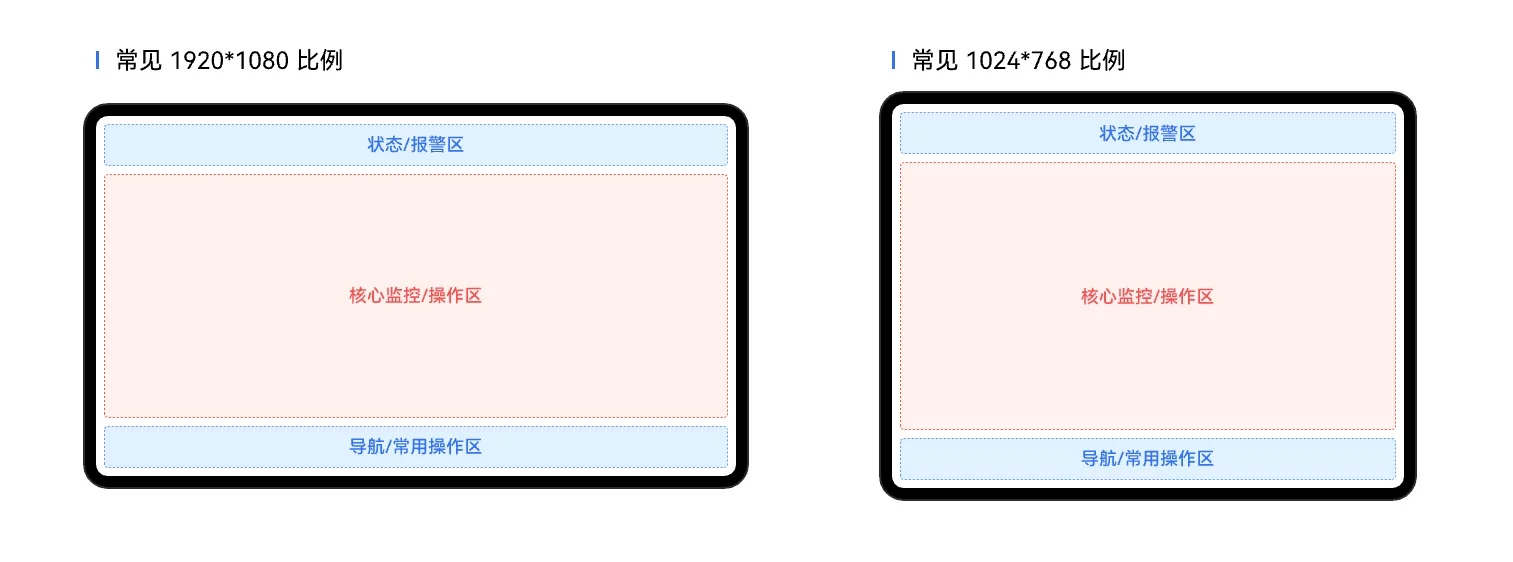

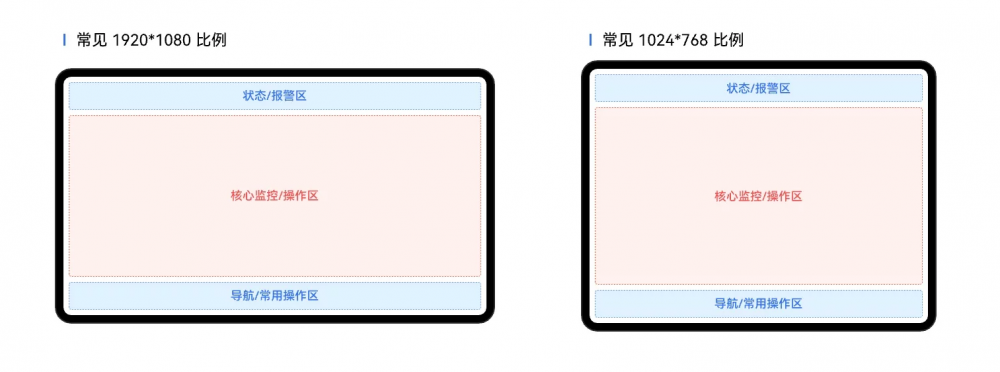

三區布局的核心邏輯是頂區定狀態、中區做核心、底區保便捷，三大區域功能定位明確，不可隨意混用，具體規范如下：

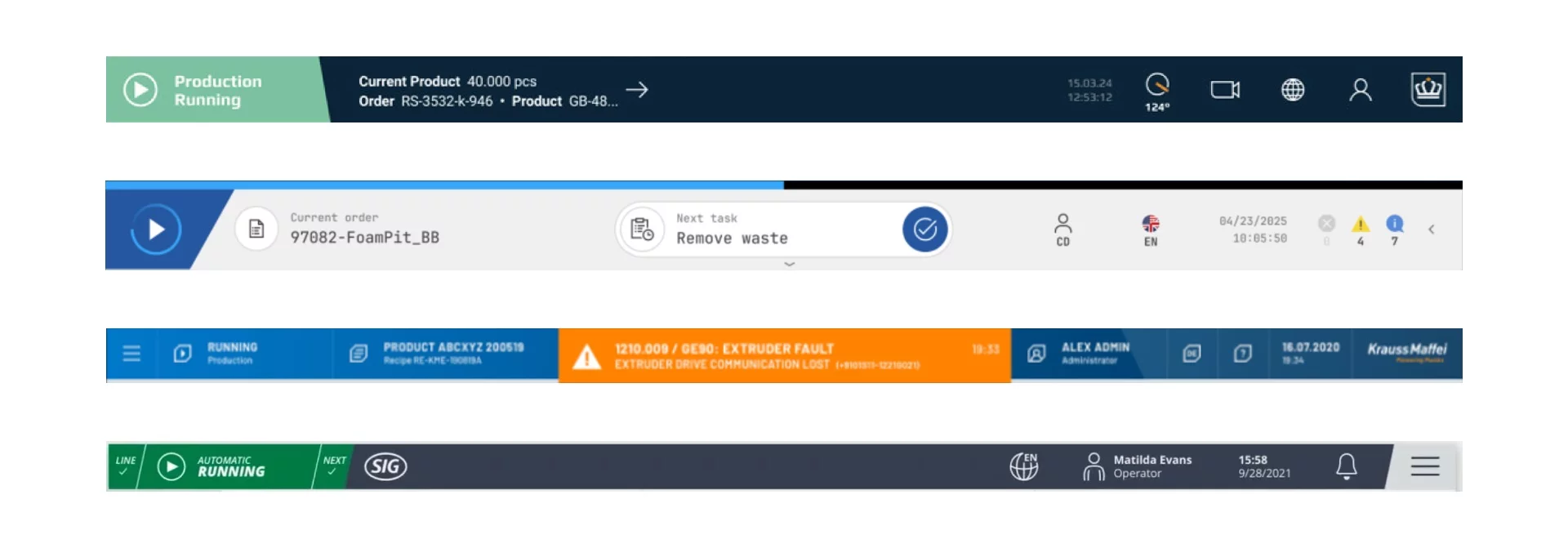

1. 頂區：狀態 / 報警區 —— 一眼掌控設備安全
頂區是操作員打開界面的第一視覺焦點，核心作用是快速呈現設備運行狀態與報警信息，落實工業場景 “安全優先” 的設計原則。
- 高度占比：界面總高度的 10%–20%，不占用中區核心操作空間；
- 核心內容：設備運行狀態（正常 / 停機 / 故障）、分級報警信息（紅 = 故障、黃 = 警告，按優先級排序）、操作員 / 時間 / 班次等基礎信息；
- 設計要點：字體清晰易讀，文字與背景對比度≥4.5:1；報警信息適度突出（可輕微閃爍，避免花哨干擾）；頂區少放操作按鈕，防止誤觸引發安全風險。

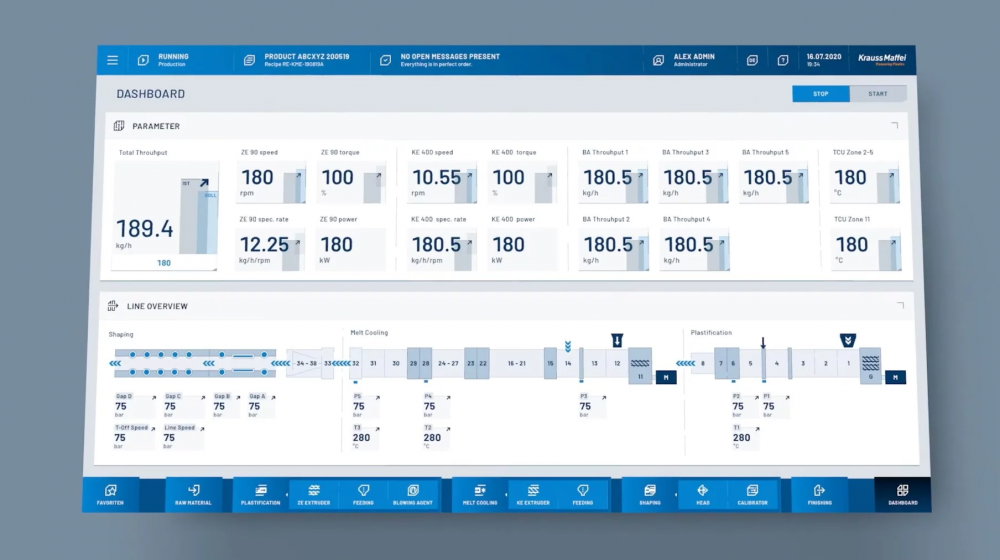

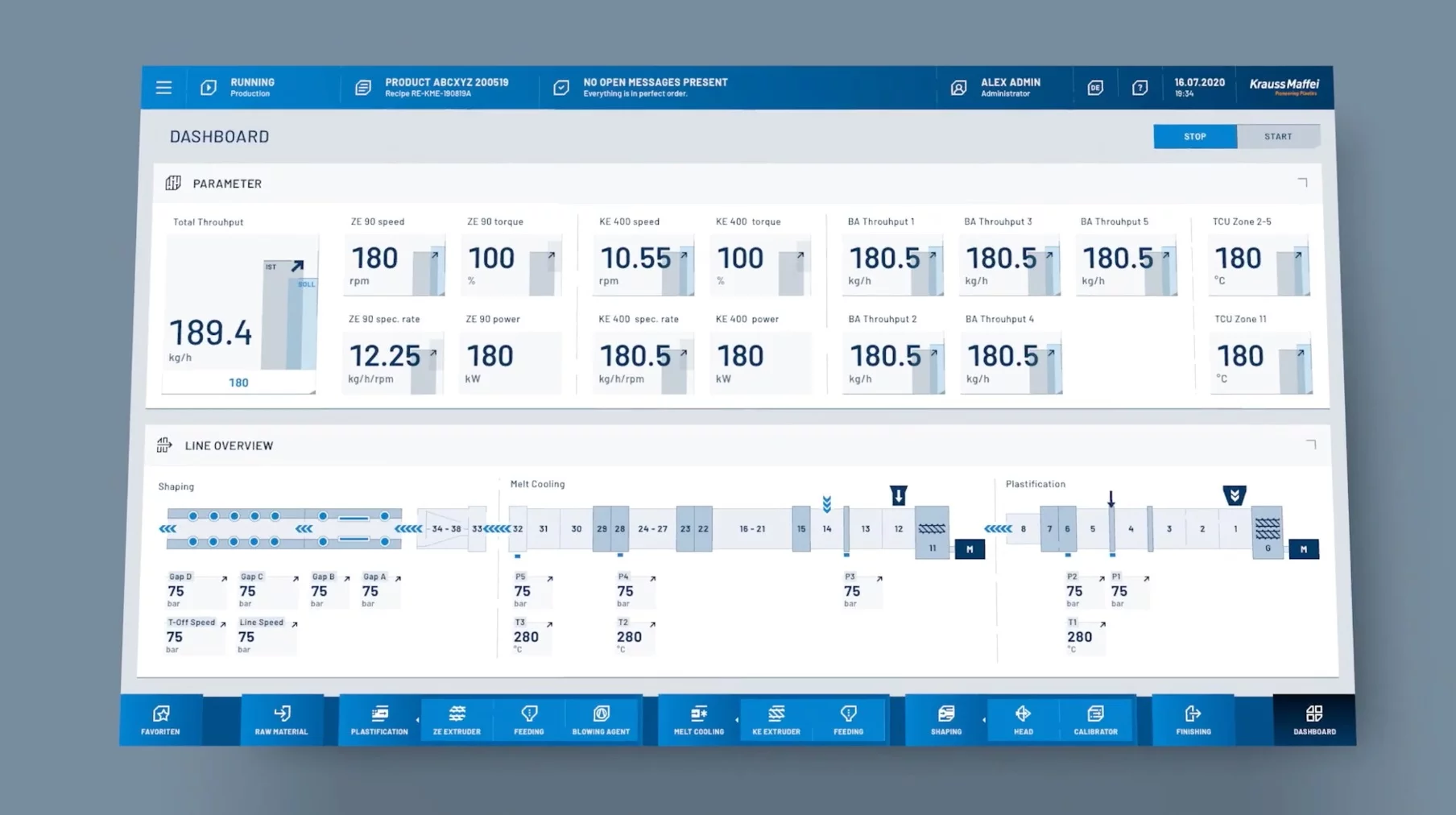

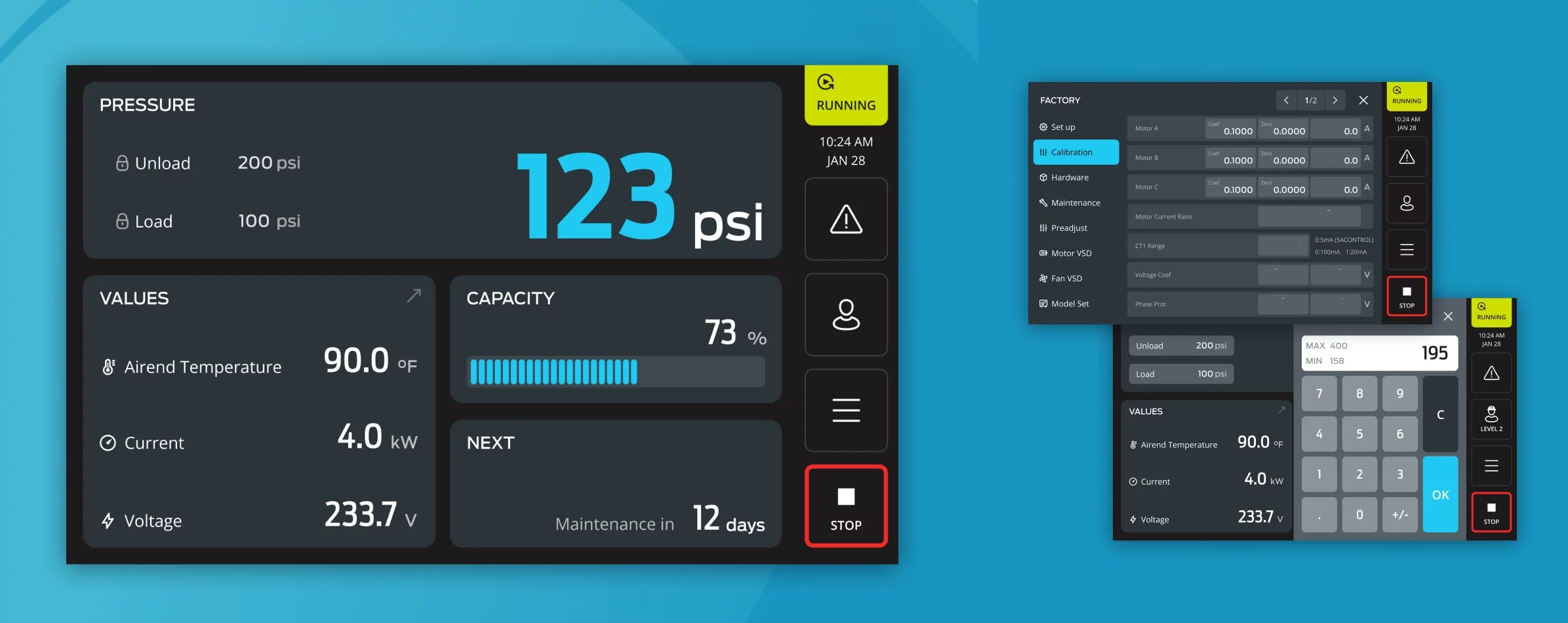

2. 中區：核心監控 / 操作區 —— 界面核心交互載體
中區是 HMI 界面的核心區域，占比最高、操作最頻繁，布局合理性直接決定整體操作效率，完美契合工業 HMI “極簡高效” 原則。
- 高度占比：界面總高度的 60%–70%，為布局核心重點；

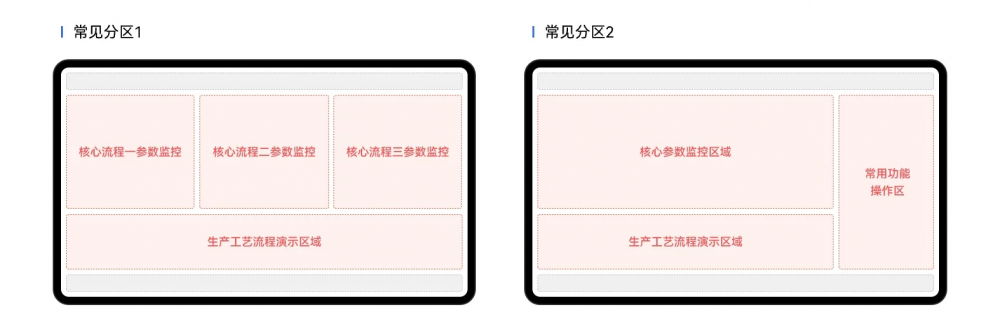

- 核心內容：遵循 “一屏一核心” 原則，監控界面展示設備運行參數、工藝流程；操作界面放置啟動、暫停、故障復位等核心按鈕；
- 設計要點：核心操作按鈕優先置于右側 / 中間，適配右手操作習慣；觸控?zé)釁^(qū)≥48px，兼容戴手套、螺絲刀操作；核心數據優先用儀表盤、折線圖可視化呈現，避免大段文字與表格堆砌。

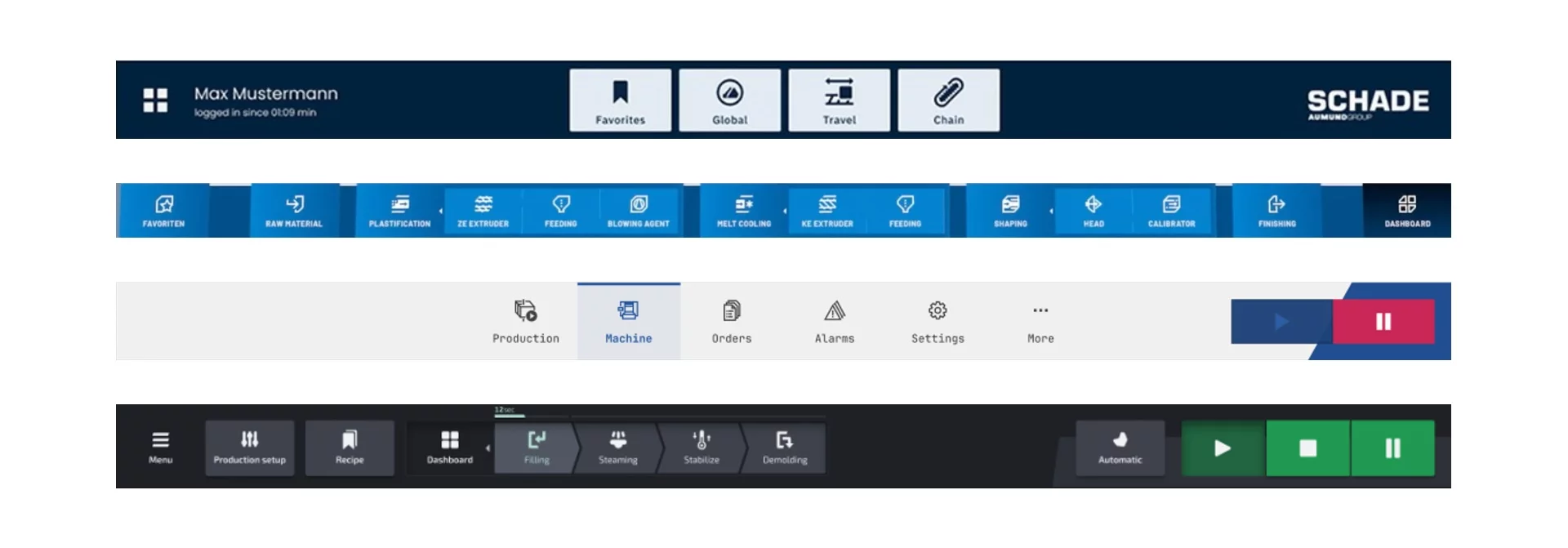

3. 底區：導航 / 常用操作區 —— 便捷切換不占核心空間
底區主打界面快速導航與高頻輔助操作，兼顧便捷性與界面整潔度，不擠占中區核心空間。
- 高度占比：界面總高度的 10%–20%，與頂區呼應形成對稱規整布局；
- 核心內容：監控 / 參數設置 / 故障查詢等導航按鈕、畫面切換、亮度調節等常用輔助操作；
- 設計要點：導航按鈕統一尺寸、均勻分布，采用 “圖標 + 文字” 降低識別成本；常用操作按鈕與中區核心按鈕做視覺區分，嚴格遵循工業色彩規范，避免區域功能沖突。
三、導航設計補充建議

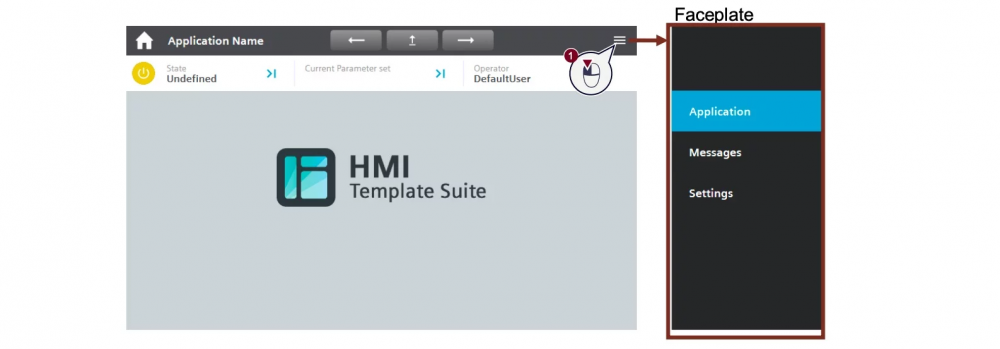

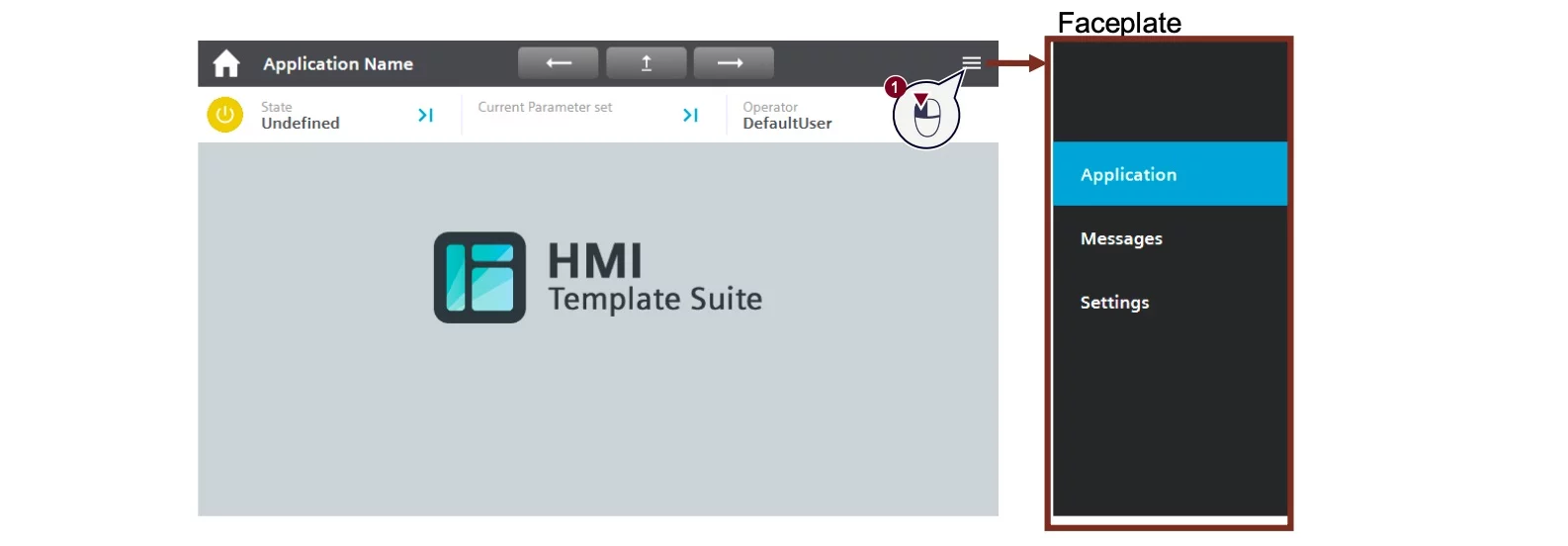

工業 HMI 優先采用直觀外露式導航，相比西門子 HMI Template Suite 的隱藏式漢堡導航，雖少了部分顯示空間，但學習成本更低、交互步驟更少，更適合一線工人快速操作。
同時，不建議使用超過 2 級的導航，多級導航會導致功能定位困難，大幅降低操作效率、增加學習成本。

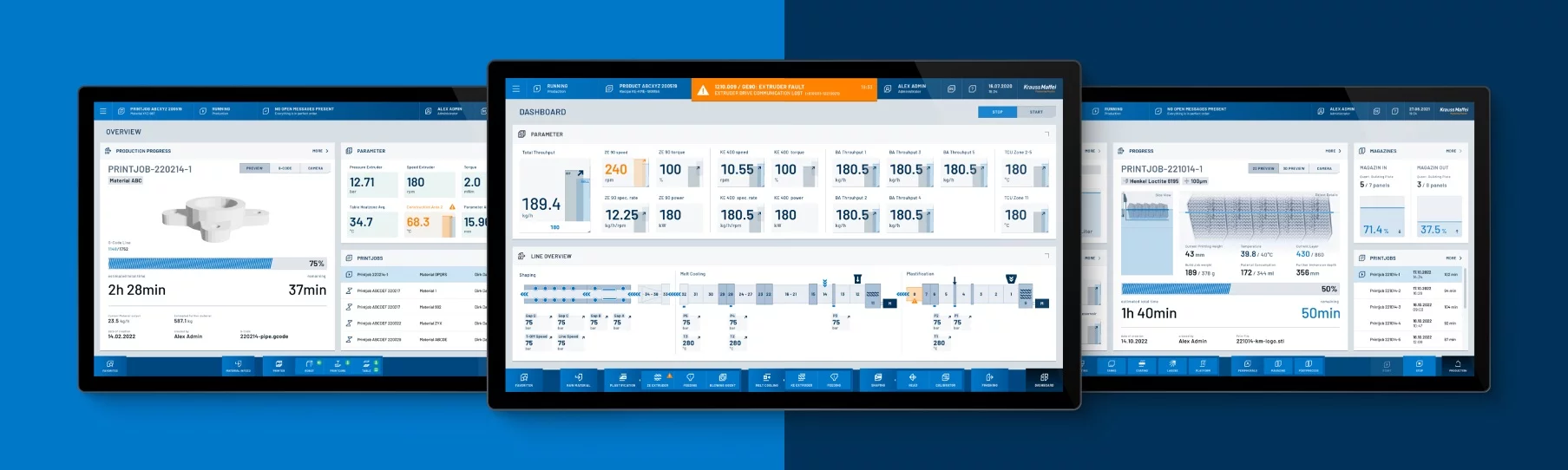

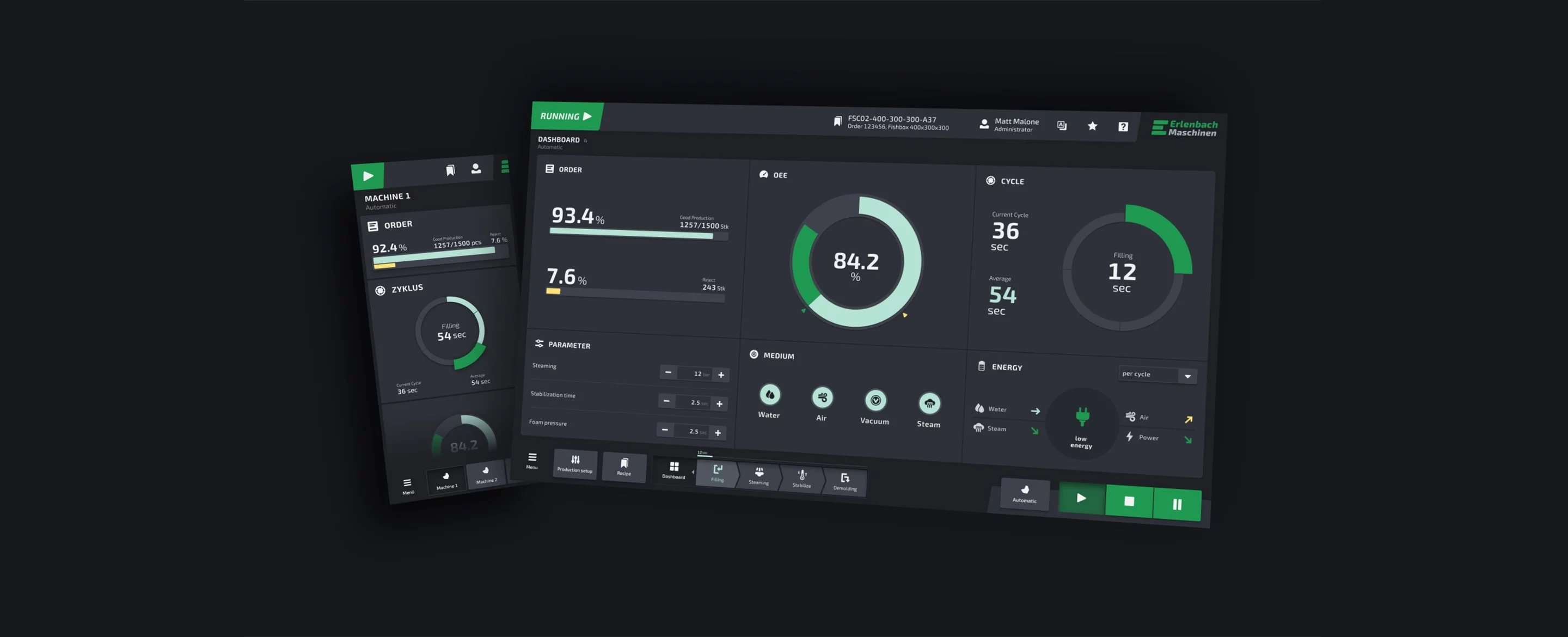

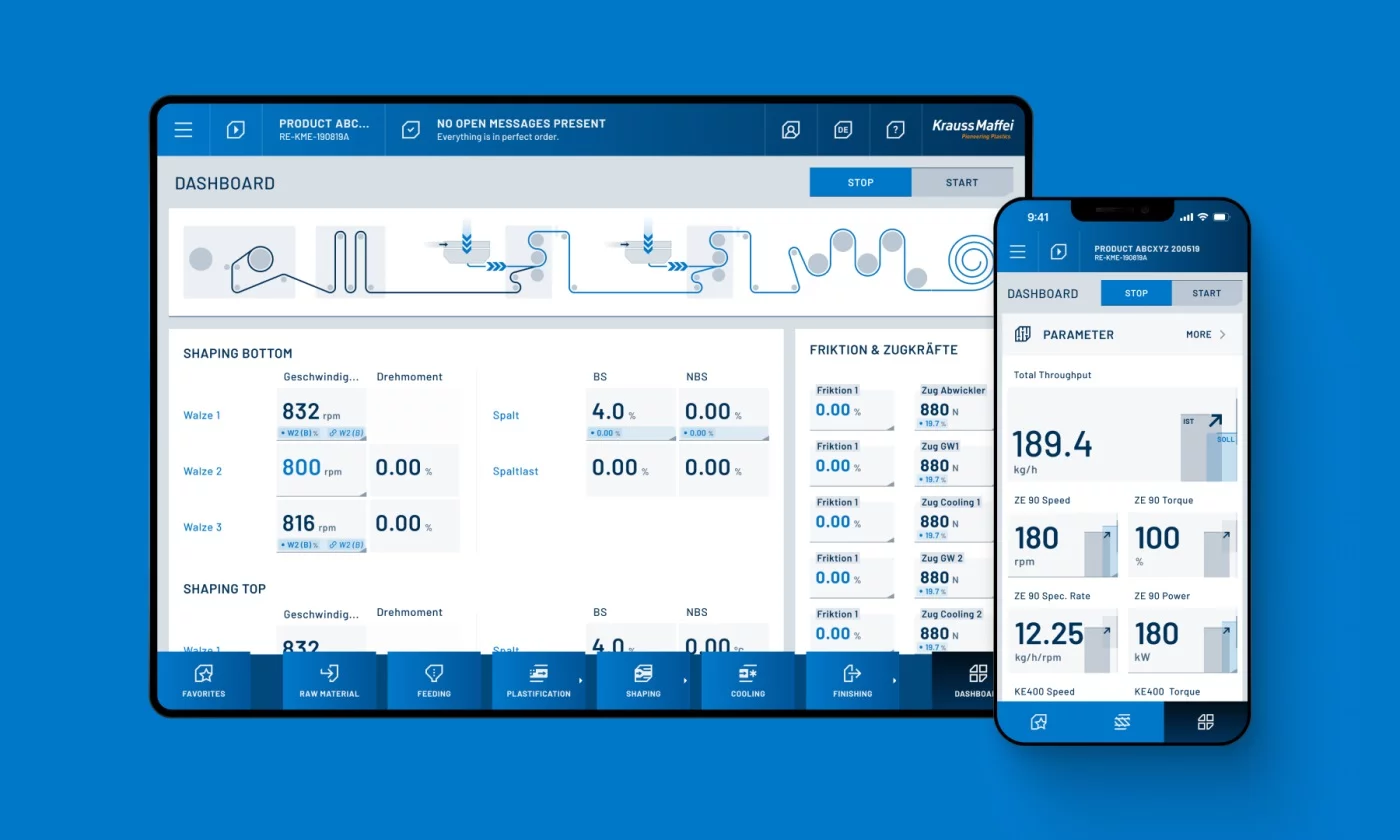

四、實戰適配：不同場景的三區布局調整
三區布局法并非一成不變，可根據屏幕尺寸、場景需求靈活調整，核心邏輯保持不變：
- 小屏機床 HMI：合并頂區狀態與底區導航，最大化釋放中區核心顯示空間；
- 標準屏設備 HMI：采用標準三段式布局，底部整合固定導航與常用操作，規整易用；
- 大屏產線中控 HMI：擴充中區監控內容，展示全流程可視化界面，分模塊呈現產線狀態、報警、生產進度等復雜信息。
五、總結
三區布局法是工業 HMI 設計的基礎通用解法，也是最易落地、實用性最強的布局技巧。無論新手設計師還是資深從業者，都能借助這套方法，快速搭建規范、高效、安全的工業 HMI 界面，避開布局雜亂、操作低效的常見問題。
